製品紹介

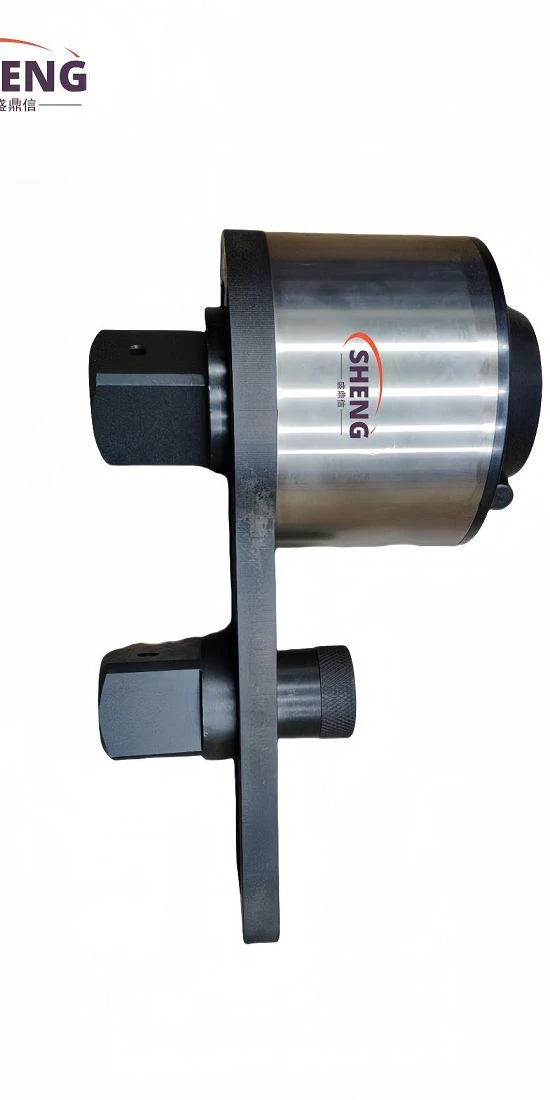

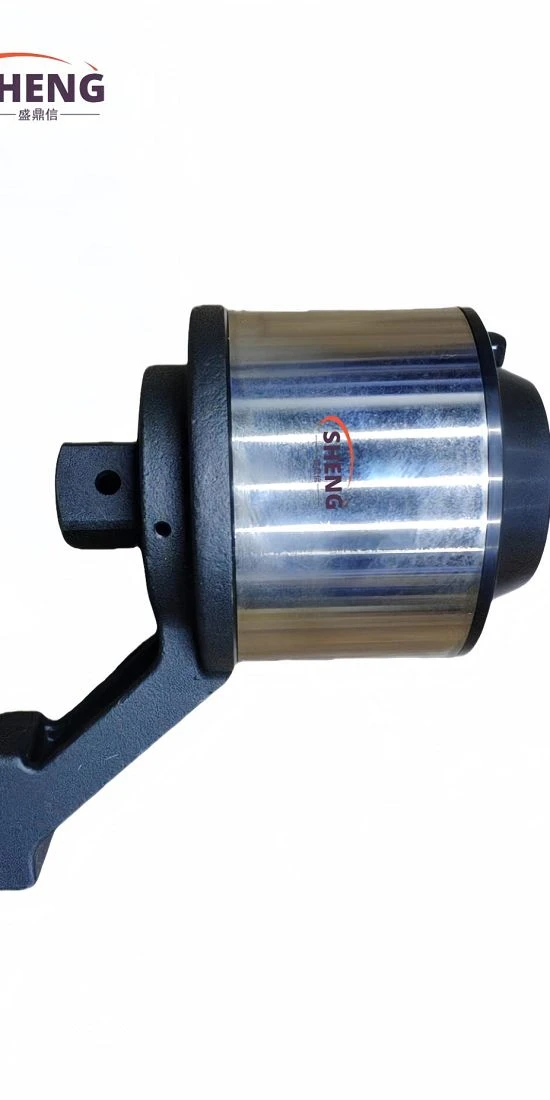

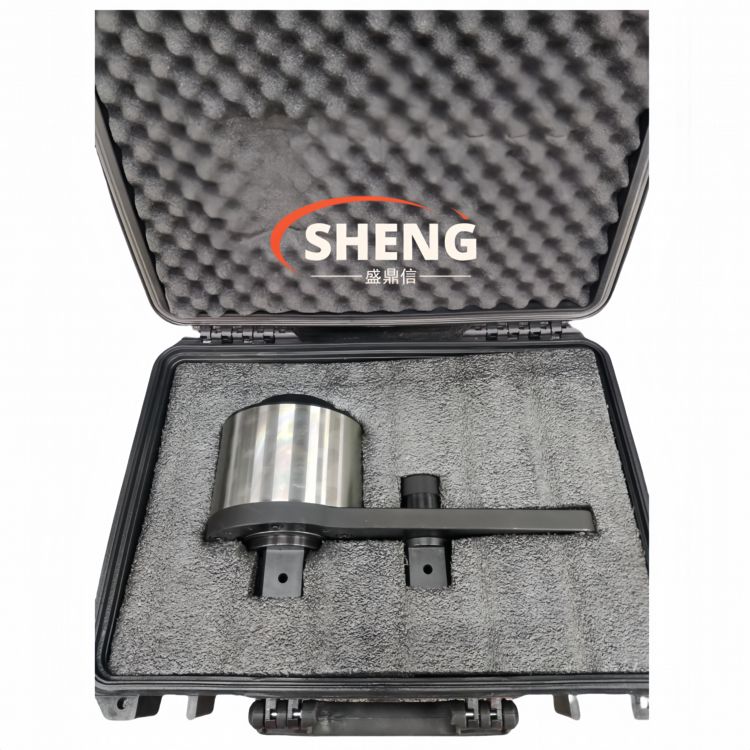

フラット型ポータブルトルクマルチプライヤーは、狭いスペースで大きなトルク値を持つボルトやナットの積み下ろしに適しています。オペレーターは小さなトルクを加えるだけで、遊星歯車減速機構を通じて4-29倍のトルク増幅出力が得られ、ボルトやナットの締め付けや取り外しが簡単に完了します。
製品仕様
|
モデル |
最大トルク [N.m] |
ギア比 |
入力ドライバー [で] |
出力ドライバ [で] |
サイズ(A*B*C*D) んん |
適応ボルト径 |
ナットをフラットに |
重さ [Kg] |
|
SDX-100CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*98.5*97*122.4 |
M20-30 |
S30-46 |
2.1 |
|
SDX-100CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*105*147 |
M22-35 |
S32-55 |
3.15 |
|
SDX-100CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*131*120*163 |
M30-45 |
S46-70 |
4.9 |
|
SDX-100CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*163.5*137*199 |
M38-52 |
S55-80 |
8.1 |
|
SDX-100CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*173*146*215 |
M42-60 |
S65-90 |
10.6 |
|
SDX-100CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*170*164*238 |
M52-72 |
S80-105 |
14 |
フラットトルクマルチプライヤの仕様
|
モデル |
最大トルク [N.m] |
ギア比 |
入力ドライバー [で] |
出力ドライバ [で] |
サイズ(A*B*C) んん |
適応ボルト径 |
ナットをフラットに |
重さ [Kg] |
|
SDX-200CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*97*(76.7-127.3) |
M20-30 |
S30-46 |
2.4 |
|
SDX-200CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*(92.7-129.3) |
M22-35 |
S32-55 |
3.5 |
|
SDX-200CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*128*(102.7-145.3) |
M30-45 |
S46-70 |
5 |
|
SDX-200CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*157*(134.05-165.95) |
M38-52 |
S55-80 |
8.7 |
|
SDX-200CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*168*(139.05-190.95) |
M42-60 |
S65-90 |
11.7 |
|
SDX-200CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*186*(144.05-215.95) |
M52-72 |
S80-105 |
15.2 |
|
SDX-200CT-07 |
15000 |
1:50 |
1/2" |
2-1/2" |
156*246*(155.25-244.75) |
M60-85 |
S80-120 |
24.1 |
|
SDX-200CT-08 |
20000 |
1:76 |
1/2" |
2-1/2" |
170*264*(163.75-276.25) |
M72-100 |
S105-145 |
27.8 |
トルク倍増装置のメンテナンス
1. 本製品のすべてのギアと回転部品は、組み立て時に良好な潤滑状態にありますが、その後の使用中にグリースは必然的に失われます。乗数効率が低下したり、ギアが柔軟に回転しなくなったりした場合は、乗数を開いてグリースを再度塗布し、回転効率を向上させて耐用年数を延ばす必要があります。
2. トルクレンチとマルチプライヤーはトルク範囲内で使用してください。ツールの耐用年数を延ばすには、最大トルク出力値の80％以内で使用するのが最適です。
弊社のフラットタイプポータブルトルクマルチプライヤーについてご要望やご質問がございましたら、お気軽にお問い合わせください。弊社にはお客様をサポートできる専門技術チームがあり、また、お客様の特別なご要望に応じてツールを製造したり、お客様の建設のご要望やニーズに合わせてツールを設計したりすることもできます。
皆様からのお問い合わせを心よりお待ちしております！
