導入
ダブルセンサーデジタルトルクレンチテスターは、さまざまなトルクレンチを校正するために使用されるテスト機器です。この機器はシングルチップ制御技術を採用し、高精度のトルクセンサーとフォースブラケットで構成されています。正確なテスト、安定したパフォーマンス、豊富な機能、簡単な操作を備えています。この機器は、業界におけるRufaの最先端の技術に準拠しており、すべての指標は国内一流のレベルに達しています。非常にコスト効率の高いテスト機器であり、電気、軽工業、機械、エンジン、内燃機関、電気自動車、オートバイ、自動車、船舶、航空機などの製造業や測定およびテスト部門で広く使用されています。
コンポーネント

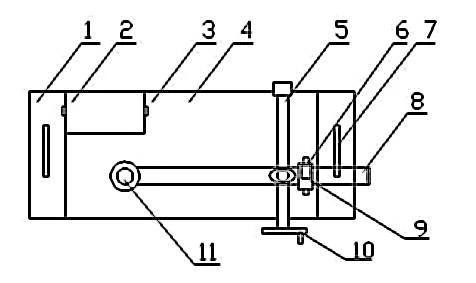

ダブルセンサーデジタルトルクレンチテスターの平面図（図1）、背面図（図2）：
図1
図2
部品名:
1- ベースプレート:
2- 表示: トルク値を設定および表示できます。
3- ディスプレイ角度調整ノブ:
4- 住宅:
5- ネジ:
6- 高さ調整ノブ：プラットフォームの高さを調整して、トルクレンチを水平状態でテストできます。水平状態でない場合、測定エラーが発生する可能性があります。
7- ハンドル: 機器を移動するために使用します。
8- 水平力ロッド:
9- 左右調整ノブ: テストプラットフォームを調整して、テストするトルクレンチのアームの長さに適合させます。また、テストプラットフォームの方向を調整して、トルクレンチの前進および後進測定に適応させることもできます。
10- 駆動ハンドホイール: テスト対象のトルクレンチに負荷をかけたり、負荷を解除したりします。
11- センサーフォースヘッド：工場出荷時にトルクレンチの四角いヘッドサイズに応じて、いくつかの変換テストヘッドが装備されています。
12- RS232 接続穴: コンピューターに接続できます (この機能は工場出荷時には装備されていないため、ユーザーはこの機能を備えた機器を別途購入する必要があります)。
13- 空です;
14- 電源スイッチ[POWER]:
15- 電源ソケット（AC11V/220V）：
16- 背面カバーを取り付けます: 機器を校正するには、背面カバーを開きます。専門家以外の人がボードを取り外すことは固く禁じられています。
ディスプレイパネル

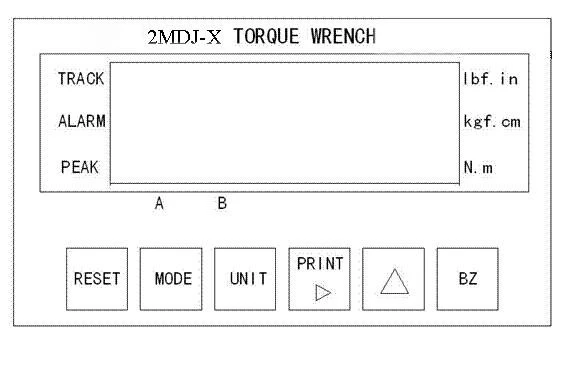

ダブルセンサーデジタルトルクレンチテスターディスプレイのパネル図を図 3 に示します。
図3
●ディスプレイ中央の表示ウィンドウには、現在のトルク値が表示されます。右側の 3 つのインジケータ ライトは、それぞれ 3 つの測定単位を表します。左側の 3 つのインジケータ ライト: TRACK ライトは、測定モードがトラッキング状態にあることを示し、PEAK ライトは、測定モードがピーク ホールド状態にあることを示し、ALARM ライトは、制限超過アラームを示します。
操作手順
1. 電源スイッチをオンにします。
2. 「UNIT」キーを押して必要な測定単位を選択します。
3. 「MODE」キーを押して測定モードを「TRACK」に設定します。
4. 「RESET」キーを押して、表示された値をゼロにリセットします。
5. 「BZ」キーとその組み合わせキーを押して上限アラーム値を設定します。
6. 測定するトルクレンチに合ったアクセサリを選択し、フォースセンサーヘッドに配置します。
7. 測定するトルクレンチを作業ステーション（力センサーヘッドとテストプラットフォームの間）に置き、高さ調整ノブを調整してトルクレンチが水面になるようにします。=水平状態で、左右の調整ノブを調整して、トルクレンチのアームの長さと測定方向に合わせます。
8. 「MODE」キーを押して、測定モードを「PEAK」状態または「TRACK」状態に設定します。「PEAK」状態の場合は、ピークデータ（最大値データ）を記録できます。「RESET」リセットキーを押して最大値データをクリアし、表示をゼロに戻します。
9. ハンドホイールを回して負荷をかけると、負荷に応じてトルク値が変化することがディスプレイに表示されます。トルク値が設定されたアラーム値に達するか超過すると、機器はアラームを鳴らし、ディスプレイの「ALARM」アラームライトが点灯して、オペレーターに負荷を停止するように通知します。測定の精度を向上させるために、最大値または設定値に近づいたり推定したりするときは、負荷速度を遅くする必要があります。
10.測定値を印刷したり、測定データをコンピュータに転送したりする場合は、[P RINT]印刷キーを押します。
11. ハンドホイールを逆回転させて、テスト対象のトルクレンチを取り外します。
12. テストを続行する場合は、上記の手順を繰り返します。通常は、複数回測定して平均値を取ることをお勧めします。
13. テストが終了したら、テストアクセサリを取り外し、電源をオフにして、機器を適切に保管します。
14. ユーザーがトルクレンチではなく他のツールをテストする場合は、上記のテストプロセスを参照してください。必要に応じて、特別な固定具が必要です。
技術仕様
|
モデル |
トルク範囲 |
重さ |
最大有効アーム長[mm] |
外形寸法[mm] |
ドライバ |
||
|
L |
W |
H |
|||||
|
SDX-2000CT-01 |
0.5-5,5-50 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-02 |
1-10,10-100 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-03 |
2-20,20-200 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
SDX-2000CT-04 |
3-30,30-300 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/20 |
|
SDX-2000CT-05 |
5-50,50-500 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/25 |
|
SDX-2000CT-06 |
10-100,100-1000 |
60 |
1400 |
1400 |
600 |
350 |
6.3/10/20/25 |
|
SDX-2000CT-07 |
20-200,200-2000 |
65 |
1600 |
1600 |
800 |
550 |
6.3/10/20/25 |
|
SDX-2000CT-08 |
30-300,300-3000 |
90 |
2000 |
2000 |
1000 |
550 |
6.3/10/20/25 |
|
SDX-2000CT-09 |
50-500,500-5000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38 |
|
SDX-2000CT-10 |
100-1000,1000-10000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38/51 |
|
精度 |
±1% |
||||||
|
表示モード |
5-桁のLEDディスプレイ |
||||||
|
電源 |
AC 220v-240v/50Hz |
||||||
1. 測定精度: ±1%
2. 警報値設定範囲：全範囲内
3. 使用条件
(a) 周囲温度: 0-40 度
（b）相対湿度：80％RH以下
（c）電源：AC220V±10％、50Hz
